تفاصيل المنتج
مكان المنشأ: سيتشوان ، الصين
اسم العلامة التجارية: XINHENG
إصدار الشهادات: IATF16949,ISO9001

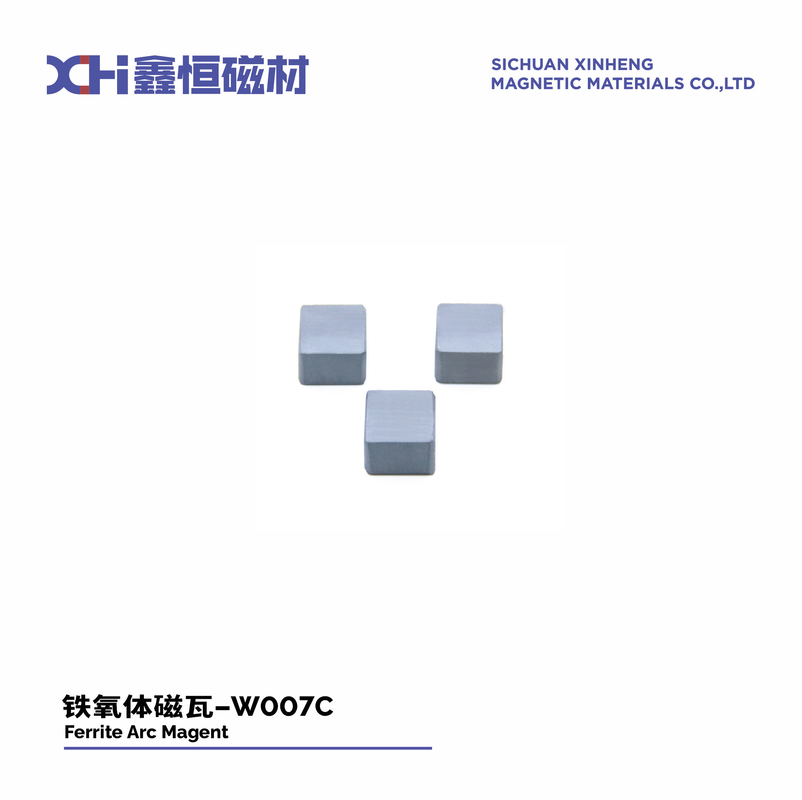

رقم الموديل: W007C
شروط الدفع والشحن
الحد الأدنى لكمية: 1000 قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: كرتون + منصة نقالة
وقت التسليم: 10-15days
شروط الدفع: T / T ، L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 10000 طن سنويا
اسم المنتج: |
مغناطيس الفريت المروحة |
التطبيق: |
محرك المروحة |
الشكل: |
قوس، بلاط |
النوع: |
مغناطيس متجمد غير نظامي |
مركب: |
مسحوق السترونسيوم الفيرريت |
الحجم: |
(R43mm-R33.25mm) × 30.37mm |
المعالجة: |
المضغوطة برطبة |
طلاء: |
لا طلاء |
حجم الحزمة: |
340 مم × 255 مم × 75 مم |
اسم المنتج: |
مغناطيس الفريت المروحة |
التطبيق: |
محرك المروحة |
الشكل: |
قوس، بلاط |
النوع: |
مغناطيس متجمد غير نظامي |
مركب: |
مسحوق السترونسيوم الفيرريت |
الحجم: |
(R43mm-R33.25mm) × 30.37mm |
المعالجة: |
المضغوطة برطبة |
طلاء: |
لا طلاء |
حجم الحزمة: |
340 مم × 255 مم × 75 مم |
مغناطيس الفريت الدائم المستخدم في المراوح التي توفر البرودة خلال فصل الصيف الحار
ما هي ميزة مغناطيس الفريت السترونشيوم الخزفي المصنوع بالقولبة بالضغط الرطب؟
التركيب - يحتوي على فريت السترونشيوم (SrFe12O19) كمادة مغناطيسية أساسية. يتمتع فريت السترونشيوم بخصائص مغناطيسية جيدة وهو غير مكلف في الإنتاج.
الكثافة - يتمتع بكثافة نسبية عالية تبلغ حوالي 95٪ أو أكثر بعد التلبيد. وهذا يعطي قوة ميكانيكية جيدة.
اللاتناحي - يظهر تناحيًا بلوريًا مغناطيسيًا قويًا بسبب هيكله البلوري السداسي. ينتج عن هذا اتجاه مفضل للمغنطة على طول محور واحد.
شكل الجسيمات - عادة ما يكون لمسحوق فريت السترونشيوم المستخدم شكل صفيحة سداسية يساعد على تعزيز التناحي المغناطيسي أثناء التشكيل والتلبيد.
طريقة التشكيل - يتم خلط المسحوق مع رابط سائل ويتم تشكيله بالضغط في كتلة خضراء كثيفة باستخدام ضغوط عالية. هذا يوجه الجسيمات اللاتناظرية.
عملية الحرق - ثم يتم تلبيد الكتلة عند درجة حرارة عالية لتطوير الكثافة مع الحفاظ على اتجاه التناحي المغناطيسي المستحث من التشكيل.
الاحتفاظ - يتمتع بكثافة تدفق مغناطيسي قصوى أو احتفاظ على طول محور التناحي، ولكن القليل / لا يوجد احتفاظ عموديًا عليه.
القسرية - عادة ما تكون ذات قسرية متوسطة إلى عالية اعتمادًا على الإضافات والكثافة ومستوى التناحي الذي تم تحقيقه.
ما هي المزايا الرئيسية لمغناطيسات فريت السترونشيوم الخزفية المصنوعة بالقولبة بالضغط الرطب؟
منخفضة التكلفة - فريت السترونشيوم غير مكلف وعملية التشكيل الرطب بسيطة نسبيًا. هذا يجعلها أرخص من مغناطيسات الأرض النادرة.
خاصية مغناطيسية عالية - حتى بدون إضافة عناصر أرضية نادرة ثقيلة، يمكن لمغناطيسات فريت السترونشيوم تحقيق قسرية تبلغ 700-1000 كيلو أمبير / متر، مما يجعلها مناسبة للعديد من التطبيقات.
اتساق الأبعاد - تسمح عملية التشكيل بالضغط بتحملات أبعاد دقيقة وأشكال مغناطيسية موحدة ليتم إنتاجها باستمرار.
استقرار درجة الحرارة - تتمتع مغناطيسات فريت السترونشيوم بدرجات حرارة كوري عالية، عادة ما تكون حوالي 450-470 درجة مئوية. تحافظ على خصائص مغناطيسية جيدة على نطاق واسع من درجات حرارة التشغيل.
مقاومة التآكل - نظرًا لكونها مواد خزفية كثيفة تمامًا، فهي غير عرضة للتآكل مثل المغناطيسات المترابطة التي تحتوي على إضافات.
القدرة على الإنتاج الضخم - تتناسب عملية التشكيل مع التصنيع الآلي عالي الحجم لأشكال المغناطيس المعقدة.
الخصائص الفيزيائية لمغناطيسات الفريت الملبدة
| الوحدات | الفريت الملبد (الخزفي) | |
| كوريدرجة الحرارة | درجة مئوية | 450 |
| أقصى درجة حرارة تشغيل | درجة مئوية | 350 |
| الصلابة | Hv | >530 |
| الكثافة | جم/سم3 | 4.8 – 5.0 |
| نفاذية الارتداد النسبية | μrec | 1.05-1.1 |
| معامل درجة الحرارة Br | %/ºC | -0.18 |
| معامل درجة الحرارة iHc | %/ºC | 0.11-0.40 |
| قوة مضادة للانحناء | N/m2 | (0.5-0.9)×108 |
| قوة مضادة للانضغاط | N/m2 | ≥6.9×108 |
| قوة مضادة للشد | N/m2 | (0.2-0.5)×108 |
| الحرارة النوعية | J/kg·K | 600-900 |
| المقاومة | Q.cm | >104 |
ما هو تطبيق مغناطيسات الفريت الدائمة من Xinheng؟
تقوم Xinheng بشكل أساسي بتصنيع الأنواع التالية من مغناطيسات قطاع القوس الخزفي:
كيف تقوم Xinheng بتصنيع مغناطيس الفريت السترونشيوم الدائم الخاص بها؟
درجة مسحوق الفريت للمراوحالمحركات المغناطيس
|
牌号 الدرجة |
Br(mT) | Hcb(KA/m) | Hcj(KA/m) | (BH)max(KJ/m3) | ||||
| mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
| Y34 | 420-440 | 4200-4400 | 200-230 | 2510-2890 | 205-235 | 2570-2950 | 32.5-36.0 | 4.1-4.4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
| Y36 | 430-450 | 4300-4500 | 247-271 | 3100-3400 | 250-274 | 3140-3440 | 35.1-38.3 | 4.1-4.8 |
| Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
| Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
محركات المروحة جدول مواصفات المغناطيس
|
رقم. |
العنصر |
ص |
ص |
دبليو |
L |
ح |
الدرجة |
التطبيق |
| 1 | W118 | 68.1 | 60.7 | 25 | 25 | 7.50 | Y33H | محرك عاكس 1 كيلو واط |
| 2 | W018F | 72.5 | 60.7 | 27.9 | 35 | 11.80 | Y40 | محرك عاكس 2 كيلو واط |
| 3 | W005A | 72.5 | 60.5 | 29.5 | 42 | 11.80 | Y33H | محرك عاكس 2.3 كيلو واط |
| 4 | W050E | 87.3 | 78.5 | 24 | 40 | 8.80 | Y33H | محرك عاكس 2.6 كيلو واط |
| 5 | W159 | 74.1 | 65.5 | 28.86 | 47 | 8.60 | Y40 | محرك عاكس 2.8 كيلو واط |
| 6 | W017F | 86.5 | 78.5 | 24.0 | 51 | 7.90 | Y33H-2 | محرك عاكس 3 كيلو واط |
| 7 | W087 | 86.5 | 78.5 | 24.0 | 64 | 7.80 | Y33H-2 | محرك عاكس 5 كيلو واط |
| 8 | W138C | 101 | 90.2 | 24.5 | 65 | 10.8 | Y40 | محرك عاكس 7 كيلو واط |
| 9 | W019B | 112 | 100 | 28.5 | 60 | 11.90 | Y40 | محرك عاكس 9 كيلو واط |
مقدمة عن المروحة المحرك:
مغناطيس الدوار: تُستخدم مغناطيسات الفريت الدائمة كمغناطيسات في دوار محركات المروحة. الدوار هو الجزء الدوار من المحرك المتصل بشفرات المروحة. توفر مغناطيسات الفريت مجالًا مغناطيسيًا قويًا ومستقرًا عندما يمر تيار كهربائي عبر ملفات الجزء الثابت، مما يخلق قوة تتسبب في دوران الدوار.
كفاءة المحرك: تساهم مغناطيسات الفريت الدائمة في كفاءة محركات المروحة. إنها توفر خصائص مغناطيسية عالية، مثل القسرية العالية والمجال المغناطيسي القوي، مما يسمح بتحويل الطاقة بكفاءة من الطاقة الكهربائية إلى الطاقة الميكانيكية. ينتج عن هذا تحسين أداء المحرك وكفاءة الطاقة.
