تفاصيل المنتج
مكان المنشأ: سيتشوان ، الصين
اسم العلامة التجارية: XINHENG
إصدار الشهادات: IATF16949,ISO9001

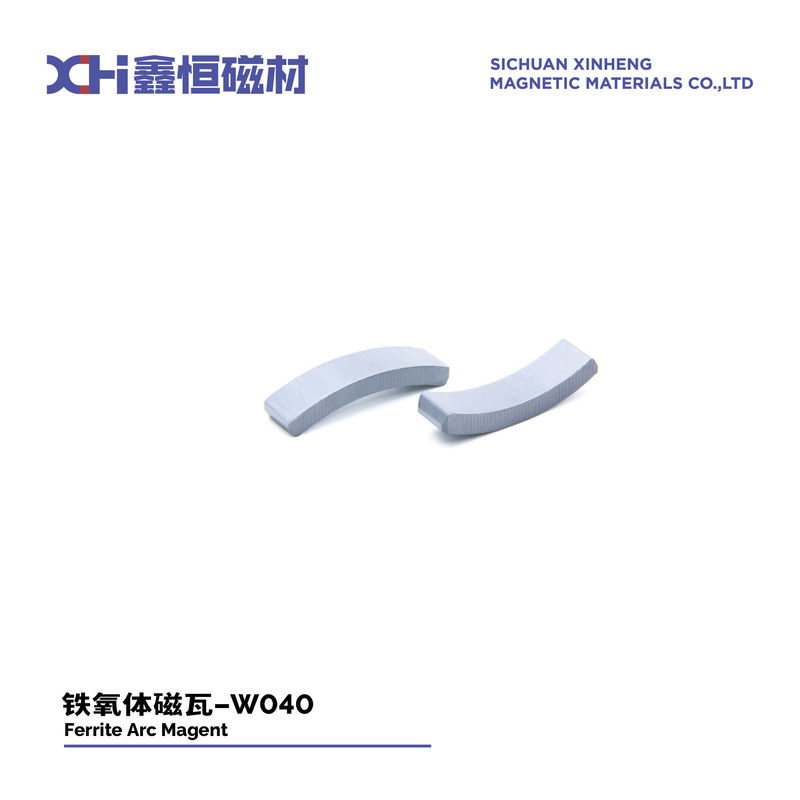

رقم الموديل: W040
شروط الدفع والشحن
الحد الأدنى لكمية: 100 ألف
الأسعار: قابل للتفاوض
تفاصيل التغليف: كرتون + منصة نقالة
وقت التسليم: 10-15days
شروط الدفع: T / T ، L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 10000 طن سنويا
اسم المنتج: |
مغناطيس الفريت المروحة |
تطبيق: |
محرك بداية المروحة |
الشكل: |
قوس، بلاط |
النوع: |
مغناطيس متجمد غير نظامي |
مركب: |
مسحوق السترونسيوم الفيرريت |
الحجم: |
(R26.0mm-R22.1mm) × 18mm |
المعالجة: |
المضغوطة برطبة |
حجم الحزمة: |
340 مم × 255 مم × 75 مم |
الكمية في الكرتون: |
965pcs |
طلاء: |
لا طلاء |
اسم المنتج: |
مغناطيس الفريت المروحة |
تطبيق: |
محرك بداية المروحة |
الشكل: |
قوس، بلاط |
النوع: |
مغناطيس متجمد غير نظامي |
مركب: |
مسحوق السترونسيوم الفيرريت |
الحجم: |
(R26.0mm-R22.1mm) × 18mm |
المعالجة: |
المضغوطة برطبة |
حجم الحزمة: |
340 مم × 255 مم × 75 مم |
الكمية في الكرتون: |
965pcs |
طلاء: |
لا طلاء |
توفير مغناطيسات الفريت الدائمة عالية الأداء باستمرار في محرك بدء التشغيل بالمروحة
محركات المروحة جدول مواصفات المغناطيس
|
رقم. |
العنصر |
R |
r |
W |
L |
h |
الدرجة |
التطبيق |
| 1 | W071 | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y30H-1 | مروحة سقف |
| 2 | W071A | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y33 | مروحة سقف |
| 3 | W077 | 87.5 | 79.5 | 65.8 | 19.5 | 7.9 | Y30H-1 | مروحة سقف |
| 4 | W089 | 76.2 | 76.2 | 44.0 | 25.0 | 10.0 | Y30H-1 | مروحة سقف |
| 5 | W101 | 87.5 | 79.5 | 37.0 | 19.5 | 8.0 | Y30H-1 | مروحة سقف |
| 6 | W102 | 56.75 | 48.25 | 38.0 | 25.0 | 8.5 | Y30H-1 | مروحة سقف |
| 7 | W112 | 87.5 | 79.5 | 35.0 | 20.0 | 8.0 | Y30H-1 | مروحة سقف |
| 8 | W130 | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y30H-1 | مروحة سقف |
| 9 | W3130B | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y33 | مروحة سقف |
| 10 | W115 | 29.5 | 21.5 | 14.5 | 38.0 | 8.6 | Y33H-2 | مروحة أرضية |
| 11 | W4187 | 17.05 | 25.4 | 21.26 | 34.0 | 5.9 | Y33H-2 | مروحة أرضية |
ما هي ميزة مغناطيس الفريت السترونتيوم الخزفي المصنوع بالقولبة بالضغط الرطب؟
التركيب - يحتوي على فريت السترونتيوم (SrFe12O19) كمادة مغناطيسية أساسية. يتمتع فريت السترونتيوم بخصائص مغناطيسية جيدة وغير مكلف في الإنتاج.
الكثافة - يتمتع بكثافة نسبية عالية تبلغ حوالي 95٪ أو أكثر بعد التلبيد. وهذا يعطي قوة ميكانيكية جيدة.
اللاتناحي - يظهر لاتناحيًا مغناطيسيًا قويًا بسبب هيكله البلوري السداسي. ينتج عن هذا اتجاه تفضيلي للمغنطة على طول محور واحد.
شكل الجسيمات - عادةً ما يكون لمسحوق فريت السترونتيوم المستخدم شكل صفيحة سداسية يساعد على تعزيز اللاتناحي المغناطيسي أثناء التشكيل والتلبيد.
طريقة التشكيل - يتم خلط المسحوق مع رابط سائل ويتم تشكيله بالضغط في مادة خضراء كثيفة باستخدام ضغوط عالية. هذا يوجه الجسيمات اللاتناحية.
عملية الحرق - ثم يتم تلبيد المادة المضغوطة في درجة حرارة عالية لتطوير الكثافة مع الحفاظ على اتجاه اللاتناحي المغناطيسي المستحث من التشكيل.
الاحتفاظ - يتمتع بكثافة تدفق مغناطيسي قصوى أو احتفاظ على طول محور اللاتناحي، ولكن القليل / لا يوجد احتفاظ عموديًا عليه.
القسرية - عادةً ما تكون ذات قسرية متوسطة إلى عالية اعتمادًا على المواد المضافة والكثافة ومستوى اللاتناحي المحقق.
الخصائص الفيزيائية لمغناطيسات الفريت الملبدة
| الوحدات | الفريت الملبد (الخزفي) | |
| كوريدرجة الحرارة | درجة مئوية | 450 |
| أقصى درجة حرارة تشغيل | درجة مئوية | 350 |
| الصلابة | Hv | >530 |
| الكثافة | جم/سم3 | 4.8 – 5.0 |
| نفاذية الارتداد النسبية | μrec | 1.05-1.1 |
| معامل درجة الحرارة Br | %/ºC | -0.18 |
| معامل درجة الحرارة iHc | %/ºC | 0.11-0.40 |
| قوة مضادة للانحناء | N/m2 | (0.5-0.9)×108 |
| قوة مضادة للانضغاط | N/m2 | ≥6.9×108 |
| قوة مضادة للشد | N/m2 | (0.2-0.5)×108 |
| الحرارة النوعية | J/kg·K | 600-900 |
| المقاومة | Q.cm | >104 |
ما هو تطبيق مغناطيسات الفريت الدائمة من Xinheng؟
تقوم Xinheng بشكل أساسي بتصنيع الأنواع التالية من مغناطيسات قطاع القوس الخزفي:
كيف تقوم Xinheng بتصنيع مغناطيس الفريت السترونتيوم الدائم؟
درجة مسحوق الفريت لمحركات الدراجات الناريةالمحركات المغناطيس
|
رقم العلامة الدرجة |
Br(mT) | Hcb(KA/m) | Hcj(KA/m) | (BH)max(KJ/m3) | ||||
| mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
| Y34 | 420-440 | 4200-4400 | 200-230 | 2510-2890 | 205-235 | 2570-2950 | 32.5-36.0 | 4.1-4.4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
| Y36 | 430-450 | 4300-4500 | 247-271 | 3100-3400 | 250-274 | 3140-3440 | 35.1-38.3 | 4.1-4.8 |
| Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
| Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
مقدمة عن المروحة المحرك:
مغناطيس الدوار: تستخدم مغناطيسات الفريت الدائمة كمغناطيسات في دوار محركات المروحة. الدوار هو الجزء الدوار من المحرك المتصل بشفرات المروحة. توفر مغناطيسات الفريت مجالًا مغناطيسيًا قويًا ومستقرًا عندما يمر تيار كهربائي عبر ملفات الجزء الثابت، مما يخلق قوة تتسبب في دوران الدوار.
كفاءة المحرك: تساهم مغناطيسات الفريت الدائمة في كفاءة محركات المروحة. إنها توفر خصائص مغناطيسية عالية، مثل القسرية العالية والمجال المغناطيسي القوي، مما يسمح بتحويل الطاقة بكفاءة من الطاقة الكهربائية إلى الطاقة الميكانيكية. ينتج عن هذا تحسين أداء المحرك وكفاءة الطاقة.
